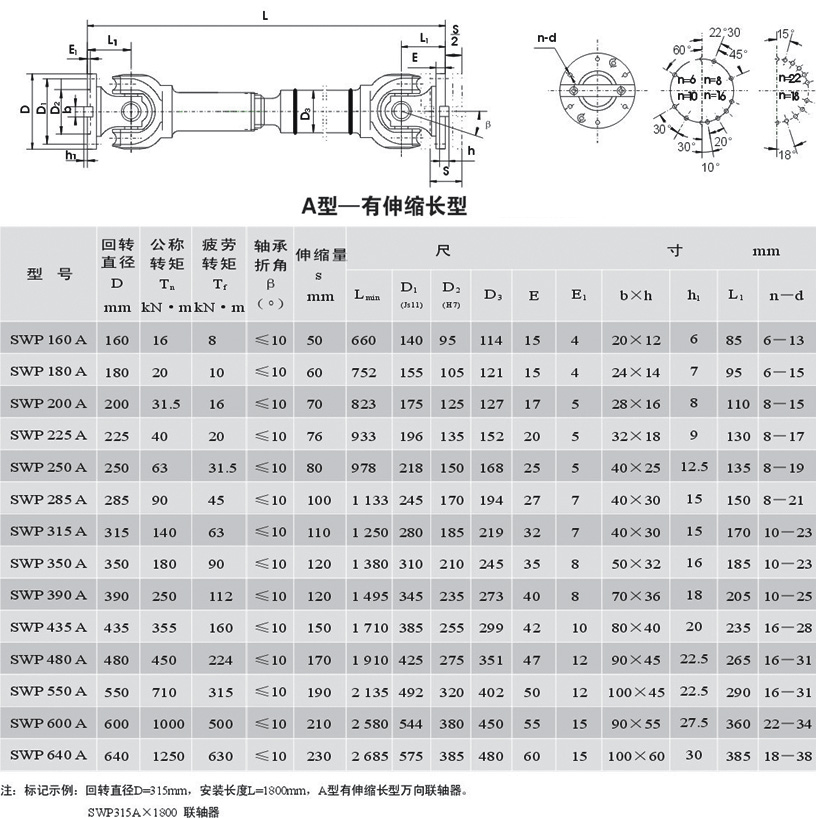

SW分体式叉头万向轴世界杯官方端网站登录入口-世界杯(中国)产品介绍：
万向世界杯官方端网站登录入口-世界杯(中国)制造典型工艺与专用设备
世界杯官方端网站登录入口-世界杯(中国)(coupling)结构型式
万向世界杯官方端网站登录入口-世界杯(中国)有多种结构型式，例如：十字轴式、球笼式、球叉式、凸块式、球销式、球铰式、球铰柱塞式、三销式、三叉杆式、三球销式、铰杆式等，最常用的为十字轴式，其次为球笼式，在实际应用中根据所传递转矩大小分为重型、中型、轻型和小型。 万向世界杯官方端网站登录入口-世界杯(中国)
用途
用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些世界杯官方端网站登录入口-世界杯(中国)还有缓冲、减振和提高轴系动态性能的作用。世界杯官方端网站登录入口-世界杯(中国)由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于世界杯官方端网站登录入口-世界杯(中国)与工作机相联接。
分类
世界杯官方端网站登录入口-世界杯(中国)种类繁多，按照被联接两轴的相对位置和位置的变动情况，可以分为：①固定式世界杯官方端网站登录入口-世界杯(中国)。主要用于两轴要求严格对中并在工作中不发生相对位移的地方，结构一般较简单，容易制造，且两轴瞬时转速相同，主要有凸缘世界杯官方端网站登录入口-世界杯(中国)、套筒世界杯官方端网站登录入口-世界杯(中国)、夹壳世界杯官方端网站登录入口-世界杯(中国)等。②可移式世界杯官方端网站登录入口-世界杯(中国)。主要用于两轴有偏斜或在工作中有相对位移的地方，根据补偿位移的方法又可分为刚性可移式世界杯官方端网站登录入口-世界杯(中国)和弹性可移式世界杯官方端网站登录入口-世界杯(中国)。刚性可移式世界杯官方端网站登录入口-世界杯(中国)利用世界杯官方端网站登录入口-世界杯(中国)工作零件间构成的动联接具有某一方向或几个方向的活动度来补偿，如牙嵌世界杯官方端网站登录入口-世界杯(中国)（允许轴向位移）、十字沟槽世界杯官方端网站登录入口-世界杯(中国)（用来联接平行位移或角位移很小的两根轴）、万向世界杯官方端网站登录入口-世界杯(中国)（用于两轴有较大偏斜角或在工作中有较大角位移的地方）、齿轮世界杯官方端网站登录入口-世界杯(中国)（允许综合位移）、链条世界杯官方端网站登录入口-世界杯(中国)（允许有径向位移）等，弹性可移式世界杯官方端网站登录入口-世界杯(中国)（简称弹性世界杯官方端网站登录入口-世界杯(中国)）利用弹性元件的弹性变形来补偿两轴的偏斜和位移，同时弹性元件也具有缓冲和减振性能，如蛇形弹簧世界杯官方端网站登录入口-世界杯(中国)、径向多层板簧世界杯官方端网站登录入口-世界杯(中国)、弹性圈栓销世界杯官方端网站登录入口-世界杯(中国)、尼龙栓销世界杯官方端网站登录入口-世界杯(中国)、橡胶套筒世界杯官方端网站登录入口-世界杯(中国)等。世界杯官方端网站登录入口-世界杯(中国)有些已经标准化。选择时先应根据工作要求选定合适的类型，然后按照轴的直径计算扭矩和转速，再从有关手册中查出适用的型号，最后对某些关键零件作必要的验算。
万向世界杯官方端网站登录入口-世界杯(中国)功能及类型
1、世界杯官方端网站登录入口-世界杯(中国)功能
用来把两轴联接在一起，机器运转时两轴不能分离，只有机器停车并将联接拆开后，两轴才能分离。
2、世界杯官方端网站登录入口-世界杯(中国)的类型
世界杯官方端网站登录入口-世界杯(中国)所联接的两轴，由于制造及安装误差，承载后的变形以及温度变化的影响等，会引起两轴相对位置的变化，往往不能保证严格的对中。根据世界杯官方端网站登录入口-世界杯(中国)有无弹性元件、对各种相对位移有无补偿能力，即能否在发生相对位移条件下保持联接功能以及世界杯官方端网站登录入口-世界杯(中国)的用途等，世界杯官方端网站登录入口-世界杯(中国)可分为刚性世界杯官方端网站登录入口-世界杯(中国)，挠性世界杯官方端网站登录入口-世界杯(中国)和安全世界杯官方端网站登录入口-世界杯(中国)。世界杯官方端网站登录入口-世界杯(中国)的主要类型、特点及其在作用类别在传动系统中的作用备注 刚性世界杯官方端网站登录入口-世界杯(中国)只能传递运动和转矩，不具备其他功能包括凸缘世界杯官方端网站登录入口-世界杯(中国)、套筒世界杯官方端网站登录入口-世界杯(中国)、夹壳世界杯官方端网站登录入口-世界杯(中国)等 挠性世界杯官方端网站登录入口-世界杯(中国)无弹性元件的挠性世界杯官方端网站登录入口-世界杯(中国)，不仅能传递运动和转矩，而且具有不同程度的轴向、径向、角向补偿性能包括齿式世界杯官方端网站登录入口-世界杯(中国)、万向世界杯官方端网站登录入口-世界杯(中国)、链条世界杯官方端网站登录入口-世界杯(中国)、滑块世界杯官方端网站登录入口-世界杯(中国)、膜片世界杯官方端网站登录入口-世界杯(中国)等 有弹性元件的挠性世界杯官方端网站登录入口-世界杯(中国)，能传递运动和转矩；具有不同程度的轴向、径向、角向补偿性能；还具有不同程度的减振、缓冲作用，改善传动系统的工作性能包括各种非金属弹性元件挠性世界杯官方端网站登录入口-世界杯(中国)和金属弹性元件挠性世界杯官方端网站登录入口-世界杯(中国)，各种弹性世界杯官方端网站登录入口-世界杯(中国)的结构不同，差异较大，在传动系统中的作用亦不尽相同 安全世界杯官方端网站登录入口-世界杯(中国)传递运动和转矩，过载安全保护。挠性安全世界杯官方端网站登录入口-世界杯(中国)还具有不同程度的补偿性能包括销钉式、摩擦式、磁粉式、离心式、液压式等安全世界杯官方端网站登录入口-世界杯(中国)
万向世界杯官方端网站登录入口-世界杯(中国)的选择
世界杯官方端网站登录入口-世界杯(中国)的选择主要考虑所需传递轴转速的高低、载荷的大小、被联接两部件的安装精度等、回转的平稳性、价格等，参考各类世界杯官方端网站登录入口-世界杯(中国)的特性，选择一种合用的世界杯官方端网站登录入口-世界杯(中国)类型。 具体选择时可考虑以下几点： 1．由于制造、安装、受载变形和温度变化等原因，当安装调整后，难以保持两轴严格精确对中。存在一定程度的x、Y方向位移和偏斜角CI。当径向位移较大时，可选滑块世界杯官方端网站登录入口-世界杯(中国)，角位移较大或相交两轴的联接可选用万向世界杯官方端网站登录入口-世界杯(中国)等。当工作过程中两轴产生较大的附加相对位移时，应选用挠性世界杯官方端网站登录入口-世界杯(中国)。 2．世界杯官方端网站登录入口-世界杯(中国)的工作转速高低和引起的离心力大小。对于高速传动轴，应选用平衡精度高的世界杯官方端网站登录入口-世界杯(中国)，例如膜片世界杯官方端网站登录入口-世界杯(中国)等，而不宜选用存在偏心的滑块世界杯官方端网站登录入口-世界杯(中国)等。 3．所需传递的转矩大小和性质以及对缓冲振动功能的要求。例如，对大功率的重载传动，可选用齿式世界杯官方端网站登录入口-世界杯(中国)。对严重冲击载荷或要求消除轴系扭转振动的传动，可选用轮胎式世界杯官方端网站登录入口-世界杯(中国)等。 绝大多数世界杯官方端网站登录入口-世界杯(中国)均已标准化或规格化。设计者的任务是选用，而不是设计。选用世界杯官方端网站登录入口-世界杯(中国)的基本步骤如下： 选择世界杯官方端网站登录入口-世界杯(中国)的类型 根据传递载荷的大小，轴转速的高低，被联接两部件的安装精度等，参考各类世界杯官方端网站登录入口-世界杯(中国)特性，选择一种合用的世界杯官方端网站登录入口-世界杯(中国)类型。 具体选择时可考虑以下几点： 1)所需传递的转矩大小和性质以及对缓冲减振功能的要求。例如，对大功率的重载传动，可选用齿式世界杯官方端网站登录入口-世界杯(中国)；对严重冲击载荷或要求消除轴系扭转振动的传动，可选用轮胎式世界杯官方端网站登录入口-世界杯(中国)等具有高弹性的世界杯官方端网站登录入口-世界杯(中国)。 2)世界杯官方端网站登录入口-世界杯(中国)的工作转速高低和引起的离心力大小。对于高速传动轴，应选用平衡精度高的世界杯官方端网站登录入口-世界杯(中国)，例如膜片世界杯官方端网站登录入口-世界杯(中国)等，而不宜选用存在偏心的滑块世界杯官方端网站登录入口-世界杯(中国)等。 3)两轴相对位移的大小和方向。当安装调整后，难以保持两轴严格精确对中，或工作过程中两轴将产生较大的附加相对位移时，应选用挠性世界杯官方端网站登录入口-世界杯(中国)。例如当径向位移较大时，可选滑块世界杯官方端网站登录入口-世界杯(中国)，角位移较大或相交两轴的联接可选用万向世界杯官方端网站登录入口-世界杯(中国)等。 4)世界杯官方端网站登录入口-世界杯(中国)的可靠性和工作环境。通常由金属元件制成的不需润滑的世界杯官方端网站登录入口-世界杯(中国)比较可靠；需要润滑的世界杯官方端网站登录入口-世界杯(中国)，其性能易受润滑完善程度的影响，且可能污染环境。含有橡胶等非金属元件的世界杯官方端网站登录入口-世界杯(中国)对温度、腐蚀性介质及强光等比较敏感，而且容易老化。 5）世界杯官方端网站登录入口-世界杯(中国)的制造、安装、维护和成本。在满足便用性能的前提下，应选用装拆方便、维护简单、成本低的世界杯官方端网站登录入口-世界杯(中国)。例如刚性世界杯官方端网站登录入口-世界杯(中国)不但结构简单，而且装拆方便，可用于低速、刚性大的传动轴。一般的非金属弹性元件世界杯官方端网站登录入口-世界杯(中国)(例如弹性套柱销世界杯官方端网站登录入口-世界杯(中国)、弹性柱销世界杯官方端网站登录入口-世界杯(中国)、梅花形弹性世界杯官方端网站登录入口-世界杯(中国)等)，由于具有良好的综合能力，广泛适用于一般的中、小功率传动。
万向世界杯官方端网站登录入口-世界杯(中国)的选用计算
万向世界杯官方端网站登录入口-世界杯(中国)的计算转矩： Tc=TKnKhK Ka≤Tn(N·m) 交变载荷时： Tc≤Tf (N·m) 式中 Tn——万向世界杯官方端网站登录入口-世界杯(中国)的公称转矩，N·m，（它是在给定条件下的理论计算数值，即世界杯官方端网站登录入口-世界杯(中国)转速，n≈10r/min。轴承寿命 Ln=5000h、轴线折角 =3°、载荷平稳时的数值）； Tf——万向世界杯官方端网站登录入口-世界杯(中国)的疲劳转矩，N·m T——万向世界杯官方端网站登录入口-世界杯(中国)的理论转矩，N·m ;其中T=9550Pw/ N (N·m) Pw——驱动功率，kw N——万向世界杯官方端网站登录入口-世界杯(中国)转速，r/min Kn——万向世界杯官方端网站登录入口-世界杯(中国)的转速修正系数， 万向世界杯官方端网站登录入口-世界杯(中国)
Kh——万向世界杯官方端网站登录入口-世界杯(中国)的轴承寿命修正系数 K ——万向世界杯官方端网站登录入口-世界杯(中国)的两轴线折角修正系数 Ka——载荷修正系数。载荷均匀，工作平稳时，Ka=1.0；载荷不均匀，中等冲击时，Ka=1.1～1.3；较大冲击载荷和频繁正反转时，Ka=1.3～1.5，特大冲击载荷和频繁正反转时Ka>1.5。 对于转速高、折角大或其长度超出规定的万向世界杯官方端网站登录入口-世界杯(中国)，除按上述计算处，还必须验算其转动灵活性，转动灵活性用n 表示，一般情况下：n >18000。 式中 ——万向世界杯官方端网站登录入口-世界杯(中国)的轴线折角，(°)；n——万向世界杯官方端网站登录入口-世界杯(中国)的转速，r/min.
万向世界杯官方端网站登录入口-世界杯(中国)的偏差知识
万向世界杯官方端网站登录入口-世界杯(中国)由于其偏差角度大,传递扭矩高等特点,被广泛应用于各类通用机械场合. 万向世界杯官方端网站登录入口-世界杯(中国)常见类型有:通用型,高转速型,微型,可伸缩,大扭矩万向世界杯官方端网站登录入口-世界杯(中国)等诸多类型.WS.WSD小型十字轴万向世界杯官方端网站登录入口-世界杯(中国) 适用于联接两轴轴线夹角β≤45°的传动轴系;传递公称转矩11.2~1120N·m 的单十字轴万向世界杯官方端网站登录入口-世界杯(中国)和双十字轴万向世界杯官方端网站登录入口-世界杯(中国). 万向世界杯官方端网站登录入口-世界杯(中国)适用于联结空间同一平面上两轴轴线夹角β≤45o的传动场合,传递公称转矩11.2-1120N.m.WSD型为单十字万向世界杯官方端网站登录入口-世界杯(中国),WS型为双十字万向世界杯官方端网站登录入口-世界杯(中国)每节最大轴间夹角45o.成品孔H7,可根据要求,开键槽,六方孔和四方孔.允许两轴间夹角在限定的范围内随工作需要而改变.
